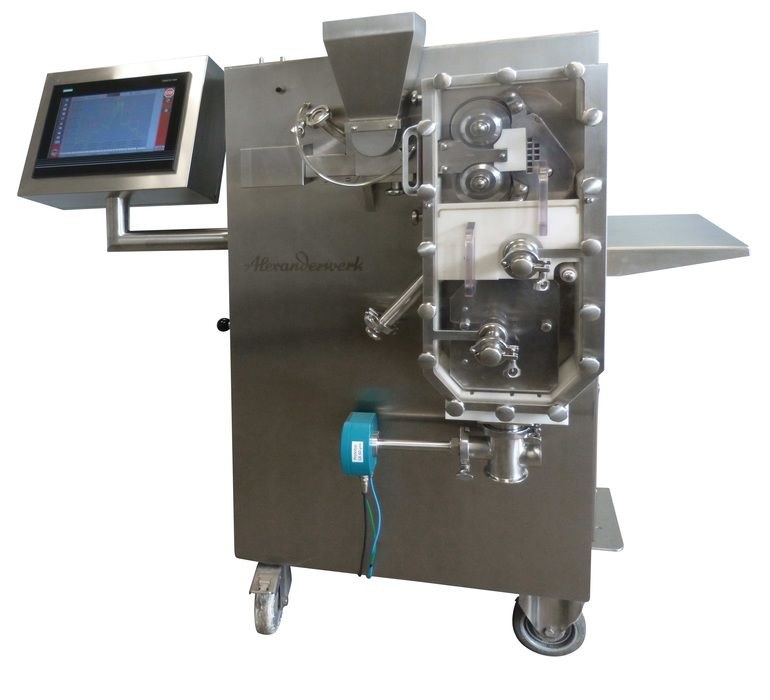

Die Qualität vieler End- und Zwischenprodukte in der Pharmaindustrie wird bisher durch aufwendige Laboranalysen festgestellt. Die Produktqualität kann so nur nachträglich bewertet werden. Dies bringt unter anderem große zeitliche Verzögerungen bei der Freigabe der produzierten Chargen mit sich. Alexanderwerk und Parsum haben nun für eine Walzenpresse ein PAT-Interface zur Echtzeit-Überwachung der Partikelgröße von kontinuierlich erzeugtem Granulat entwickelt.
Die Herstellung von Granulaten als Basis für pharmazeutische Produkte erfolgt bisher häufig im diskontinuierlichen Batch-Verfahren. Insbesondere in der pharmazeutischen Industrie wird diese Vorgehensweise auch auf Walzenpressen übertragen, um die Nachverfolgbarkeit einer Produktionscharge zu gewährleisten. Gleichzeitig bedeutet das einen hohen Zusatzaufwand für die Unternehmen. „Die Anlagen müssen nach jeder abgearbeiteten Charge demontiert, gereinigt und neu montiert werden“, erklärt Marcus Weidemann, Ingenieur für Verfahrenstechnik bei der Alexanderwerk GmbH. „Dies erhöht die Stillstandszeiten der Maschinen und führt in der Folge zu einem Anstieg der Produktionskosten.“ Außerdem müssen Mitarbeiter mehrmals pro Charge manuell Stichproben entnehmen und diese im Labor analysieren. Da die Ergebnisse meist nach dem Abschluss eines Produktionszyklus vorliegen, können Prozessparameter bei festgestellten Qualitätsmängeln erst für die folgende Charge angepasst werden, während die bereits produzierte Menge in vielen Fällen komplett verworfen werden muss.
Um die Prozesstechnik der Walzenpressen mit den entsprechenden Messinstrumenten und der dazugehörigen Steuerungstechnik auf das Continuous Manufacturing auszulegen, erarbeiteten Parsum und Alexanderwerk in einem gemeinsamen Entwicklungsprojekt eine Lösung. Denn dieser Produktionsansatz bietet gegenüber dem Batch-Verfahren zahlreiche Vorteile: „Im Idealfall überwacht die eingesetzte Messtechnik nicht nur kritische Qualitätsattribute (critical quality attribute – cqa) in Echtzeit, sondern liefert die Ist-Werte, um bei Abweichungen automatisch gegenzusteuern“, erläutert Stefan Dietrich, Geschäftsführer der Parsum GmbH. „In der Folge muss die Produktion nicht mehr zur Neujustierung von Parametern unterbrochen werden. Die Anlagenverfügbarkeit sowie die Engmaschigkeit der Qualitätskontrolle wird deutlich erhöht, was sowohl die Produktqualität verbessert als auch die Herstellungskosten senkt.“
Von der Laboranalyse zu Inline-Messungen an der Walzenpresse
Die praktische Umsetzung eines PAT-Konzepts (Process Analytical Technology) stellte bei der Trockengranulierung eine große Herausforderung dar. Denn während sich maschinenseitige Prozessparameter, etwa die Geschwindigkeit der Förderschnecke, die Walzendrehzahl und die Walzenpresskraft, bereits online erfassen lassen, war die Überprüfung der Partikelgrößenverteilung, einer wichtigen Prozessgröße für das verarbeitete Material, bisher nur offline möglich. Grund dafür war das Fehlen einer geeigneten Kombination von Probennahmeeinrichtung (Prozess-Interface) und Messtechnik für diesen Prozess. „Kurz gesagt wird in einer Walzenpresse das sehr lose, pulverförmige Ausgangsmaterial zunächst durch mechanischen Druck zwischen zwei gegenläufig drehenden Walzen zu einem kontinuierlichen festen Band, der Schülpe, verpresst. Anschließend wird dies in einer Siebmühle, genannt Rotor-Fein-Granulator (RFG), zerkleinert, wodurch als Endprodukt kompaktes Granulat mit definierter Partikelgrößenverteilung entsteht“, erklärt Weidemann. Die Herausforderung bei der Messung ist, dass das produzierte Granulat nicht aus homogenen Partikeln besteht, sondern aus Partikeln, deren Größe innerhalb einer Probe von sehr feinen bis groben Partikeln reicht.
