Bei der Handhabung von Gütern geht es nicht nur um ergonomisches Arbeiten. Vor allem in der Chemie- und Pharmaindustrie müssen Produkte häufig in Ex-Bereichen oder unter Reinraumbedingungen gehandhabt werden. Der Vakuumheber ezz-Fast ist dafür ausgelegt und beispielsweise in einer Ausführung gemäß der Atex-Produktrichtlinie 2014/34/EU erhältlich.
Der Vakuumheber ezz-Fast von Best Handling Technology kommt überall dort zum Einsatz, wo es auf Geschwindigkeit ankommt. Mit ihm können Güter schnell, sicher und ergonomisch bewegt und hantiert werden. Beispiele sind Be- und Entladevorgänge, das Umladen, Bewegen, Palettieren und Kommissionieren. Neben den typischen Gebinden wie Säcke, Kartons und Fässer, von denen der ezz-Fast bis zu sechs pro Minute bewegen kann, werden auch Eimer, Kartons, Kisten, Platten und Tafeln sowie Rollen und Coils bewegt.
In der Atex-Ausführung ist der Heber auch für den explosionsgefährdeten Bereich bestens geeignet. Wichtig im Ex-Bereich ist das Vermeiden von Zündquellen. Dazu gibt es verschiedene Möglichkeiten. Beim ezz-Fast sind die metallischen Bauteile aus Edelstahl, sodass keine Funken geschlagen werden können. Kunststoffteile sind elektrisch ableitfähig bzw. sie sind so gestaltet, dass es nicht zu statischer Aufladung kommen kann. Der Vakuumschlauch besitzt eine Metallwendel, die an beiden Enden geerdet ist, ebenso der Vakuumversorgungsschlauch. Zusätzlich sind alle leitfähigen Bauteile durch Erdungskabel gesichert. Die elektrische Vakuumpumpe ist in einer Ex-Ausführung verfügbar oder wird außerhalb des explosionsgefährdeten Bereichs aufgestellt. Dort zieht aber die Vakuumpumpe nach wie vor Luft aus dem explosionsgefährdeten Bereich an und muss daher mit einem zusätzlichen Schutz und einer Überwachung ausgerüstet werden. Das bevorzugte Sicherheitskonzept von Best Handling Technology ist eine pneumatische Vakuumpumpe, die nicht als Zündquelle gilt. Als Schutz der Vakuumpumpe wird ein Atex-Eintrittsfilter vor die Pumpe platziert, der die Luft filtert, die aus der Umgebung angesaugt wird, bevor sie in die Pumpe gelangt.
Der ezz-Fast in Atex-Ausführung wird an einem Kran aus Metall (Aluminium oder Edelstahl) geführt. Der Laufwagen des Krans ist mit Bronzerollen ausgeführt.
Der ezz-Fast kann dann mit einem Sauger beispielsweise Säcke handhaben. Für besonders schwierige Greifvorgänge ist ein pneumatischer, ebenfalls für den Ex-Bereich ausgelegter Greifer geeignet. Dieser zieht zum Beispiel Kunststoffbeutel aus einem Kartonhobbock. Die Beutel sind sehr elastisch und können halb nicht mit Vakuum angesaugt werden, Die Greifzange arbeitet so präzise, dass sie genau unter dem Verschluss des Beutels ansetzt und ihn aus dem Hobbock herauszieht.
Einsatzbeispiel
In einem pharmazeutischen Unternehmen werden Rohstoffe in Hobbocks und anderen Gebinden angeliefert. Das Gewicht der Behälter ist unterschiedlich und beträgt zwischen 30 bis 80 kg. Alle Behälter besitzen Deckel, die mit Spannverschlüssen gesichert sind.
Die Rohstoffe werden vor einer Schleuse mit einem konventionellen Vakuumheber auf Aluminium-Paletten verladen, die auf
einer Fördereinrichtung in die Schleuse

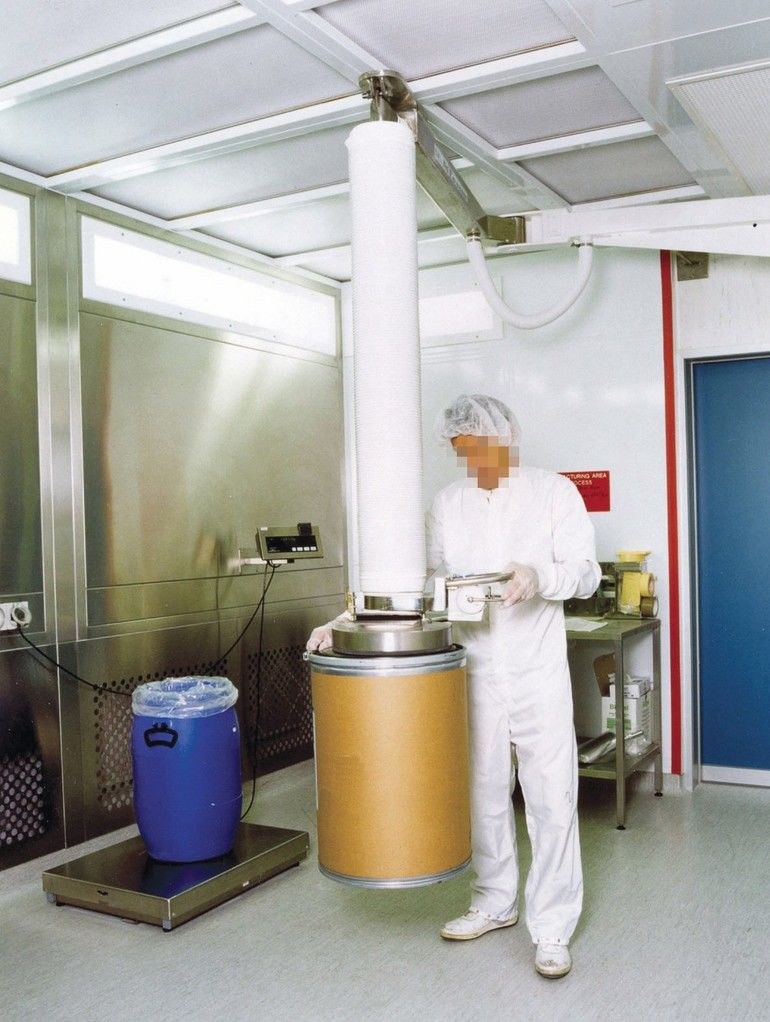

gefahren werden. Nach der Reinigung werden die Produkte aus der Schleuse in den Reinraum der Klasse ISO 8 gefahren. Dort müssen die Behälter mit den Rohstoffen von der Aluminiumpalette den Verwendungsstellen zugeordnet werden. Für das Handling wählte der Anwender den Vakuumheber ezz-Fast. Ausschlaggebend waren die folgenden Faktoren:
- Der Vakuumheber bringt keinerlei Partikel in den Reinraum ein. Die Luft wird von allen Oberflächen abgesaugt und nach außen transportiert.
- Auch Wärme wird nicht eingetragen, der Abwärtsluftstrom bleibt unbeeinträchtigt.
- Der ezz-Fast ist frei von Schmierstoffen.
- Die verwendeten Elastomer-Kunststoffe besitzen eine FDA-Zulassung.
- Alle metallischen Bauteile sind in Edelstahl ausgeführt und besitzen glatte Oberflächen. Auch bei der Reinigung können sich keine Reste von Reinigungsmitteln absetzen.
- Abluftfilter und Vakuumpumpe sind außerhalb des Reinraumes aufgestellt, sodass eine einfache Inspektion und Wartung möglich sind.
Beim Umfüllen der Rohstoffe können entzündbare Dämpfe in die Umgebung gelangen. Aus diesem Grund gilt der Raum als explosionsgefährdeter Bereich Zone 2.
Der ezz-Fast erfüllt auch die damit einhergehenden Anforderungen. Bei der Ex-Ausführung des Vakuumhebers sind alle Teile geerdet. Das Material des Verbindungsschlauchs ist antistatisch. Auch der Filter ist, obwohl er außerhalb des Raumes steht, antistatisch. Im Inneren des Filters befindet sich die gleiche Atmosphäre wie im Zone-2-Raum. Statt der üblichen elektrisch
angetriebenen Vakuumpumpe kommt eine pneumatische Vakuumpumpe zum Einsatz. Diese Vakuumpumpe gilt nicht als Zündquelle. Die Dimensionen der Elastomer-Dichtungen entsprechen der Richtlinie.
Best Handling Technology GmbH, Heuchelheim
Autorin: Sabrina Burk
Marketing Manager,
Best Handling Technology
