Kerngeschäft der Packsys Global AG, die zur Brückner Gruppe gehört, sind Anlagen zur Herstellung von Kunststofftuben. Darüber hinaus liefert das schweizerische Unternehmen Heißprägemaschinen zur Applizierung von dekorativen metallisierten Beschichtungen, Rollschneide- und Faltmaschinen für Kunststoffverschlüsse sowie Verpackungsmaschinen für Dosen, Tuben und Verschlüsse, um diese vom Hersteller zum Abfüller zu transportieren. In vielen Maschinen des Unternehmens müssen regelmäßig Formatverstellungen vorgenommen werden. Die gängigste Methode ist die Verstellung über mechanische Positionsanzeigen, die händisch auf einen in der Dokumentation hinterlegten Positionswert eingestellt werden. Dies birgt hohes Fehlerpotenzial, wenn Werte falsch abgelesen und entsprechend falsch eingestellt werden. Insbesondere bei häufigen Verstellungen für verschiedene Tubenvarianten an mehreren Positionen lohnt es sich, als Alternative digitale Positionsanzeigen für eine überwachte Formatverstellung zu integrieren.
Digitale Positionsanzeige

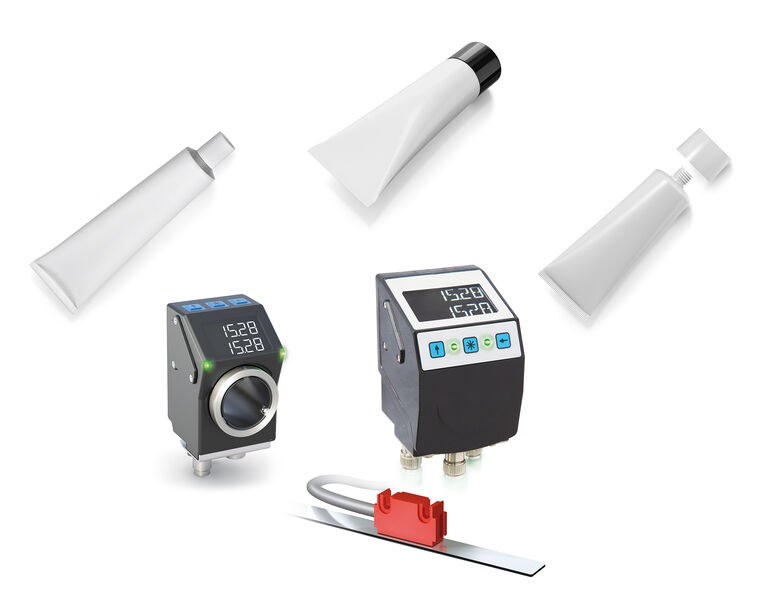

Bei der Entwicklung einer neuen Tubenrohrschweißmaschine, des Flexseamer, wurde die Umstellung auf digitale Positionsanzeigen erprobt. Die Wahl fiel auf die digitale AP05-Positionsanzeige mit IO-Link-Schnittstelle von Siko, die aus mehreren Gründen überzeugte: aufgrund ihrer Kompaktheit, ihrer universellen Einsatzbarkeit unabhängig davon, ob die Achse vertikal oder horizontal verläuft, sowie der intuitiven Ablesbarkeit mittels zweier LED-Leuchten. An ca. zehn Positionen der Anlage kommen die Anzeigen zum Einsatz, z. B. um Einstellungen wie die Dicke oder Länge der Kunststofflaminate oder ein variierendes Druckbild zu überprüfen. Eine weitere Siko-Positionsanzeige, die AP10S, wird für die Positionsüberwachung bei linearen Bewegungen eingesetzt.
Vom Laminat zur Tube
Beim Flexseamer wird ein Flachbandmaterial, ein Kunststofflaminat, von einer großen Rolle abgewickelt. Die verarbeiteten Kunststoffe sind meist Werkstoffmischungen – je nach Produktanforderung –, die gute Barriereeigenschaften aufweisen müssen, sodass möglichst wenig Sauerstoff an das innen befindliche Produkt gelangen kann und nur wenige Aromastoffe aus der Tube diffundieren können.
Die Kunststoffbahn wird längs gefaltet, zu einem Rohr geformt und mit einer Längsschweißnaht versehen, sodass aus dem Flachmaterial ein Endlosschlauch entsteht. Ein Rotationsmesser zerschneidet den Kunststoffschlauch in einzelne Rohrstücke. Dies ist der eigentliche Tubenkörper, in den später Kosmetika, Zahnpasten oder Pharmaprodukte eingefüllt werden. Auf einer der beiden Seiten wird in einer Folgemaschine, dem Header & Capper, eine sogenannte Schulter mit dem Gewinde sowie dem Verschluss aufgesetzt. Die andere Seite verbleibt offen, damit beim Abfüller in diese Öffnung die Inhalte eingebracht und eine finale Querschweißnaht angefügt werden kann.
