Wie verpackt man Spritzen-Sets mit je vier Komponenten, 200 Stück pro Minute, nach den Anforderungen der Pharmaproduktion? Uhlmann Pac-Systeme hat die Antwort: mit einer UPS 5-Blistermaschine. Deren Anlagenkonzept, das hygienegerechte Scara-Roboter von Stäubli für taktzeitkritische Handhabungsprozesse nutzt, lässt sich modular skalieren. Kürzlich ging die bisher längste Anlage mit vier Roboterstationen und High-Speed-Zuführsystemen in Betrieb.
Besser parenteral – das ist die Devise der Mediziner bei zahlreichen Medikamenten. Sie bedeutet, dass man den „Umweg“ über den Magen vermeiden möchte und die Wirkstoffe direkt dort in den Körper einbringt, wo sie wirken sollen – zum Beispiel mit Spritzen, Pens und anderen „Drug delivery devices“.
Für diese Aufgabe entwickelt und fertigt Uhlmann Pac-Systeme die passenden Sekundärverpackungsanlagen. Häufig wird dabei die Medikamentendosis mit dem Injektionsgerät als „Einmaldosis“ in einen Blister verpackt. Für diese Art der Medikation hat Uhlmann die Blistermaschinen-Baureihe UPS 5 entwickelt, die sich einfach modular erweitern und somit an unterschiedliche Anwenderanforderungen anpassen lässt.
Die bisher längste und leistungsstärkste UPS 5 hat Uhlmann kürzlich an ein weltweit tätiges Pharmaunternehmen geliefert, das ein Medikamentenset bestehend aus Einmalspritze und einem Zweikomponenten-Wirkstoff herstellt. Das heißt, in jeden Blister gehören vier Bestandteile: eine mit Wirkstoff 1 befüllte Spritze, zwei Nadeln und ein Vial mit Wirkstoff 2. Ihre Kombination ergibt die Einmaldosis für einen injizierten Wirkstoff.
Drei Roboter für einen Blister
Den Projektingenieuren von Uhlmann Pac-Systeme ist es gelungen, diese Verpackungsaufgabe mit drei Scara-Robotern vom Typ Stäubli TS2-60 zu lösen. Die erste Arbeitsstation der UPS 5 erzeugt den Blisterhof: Eine PET-Folie wird erwärmt und in der sogenannten Formstation mit Druckluft in die gewünschte Form gebracht und wieder abgekühlt – in Sekundenschnelle. So können Blister mit bis zu 40 mm Tiefe realisiert werden. Im hier beschriebenen Fall reichen knapp 20 mm. In Summe sind zehn Blister parallel angeordnet und werden den folgenden Roboterstationen zugeführt.
Einlegen befüllter Spritzen

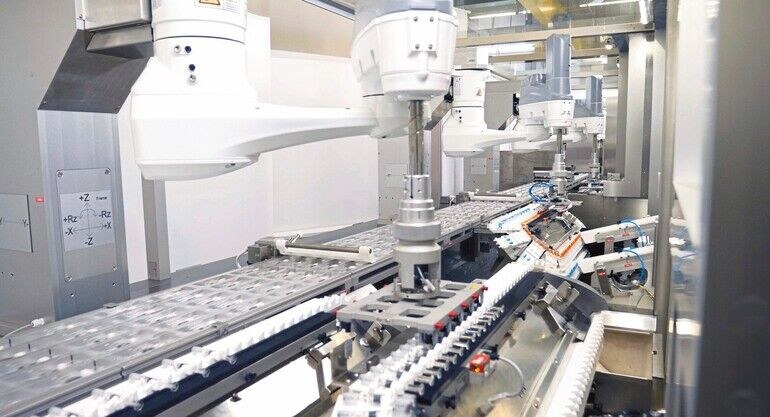

An der ersten Roboterstation steht das Einlegen befüllter Spritzen in die Blister auf dem Programm. Bereits hier bestehen hohe Anforderungen an die Dynamik des Stäubli Scara TS2-60. Beeindruckende 200 Spritzen pro Minute legt der hochdynamische Roboter zuverlässig ein. Sie werden dem Vierachser über eine von Uhlmann speziell für empfindliche Glasspritzen entwickelte Sypro-Zuführung präsentiert. Dabei erfolgt der Transport zunächst hängend und erst kurz vor der Entnahme wird um 90° so gedreht, dass der Vakuumgreifer des Roboters jeweils zehn Spritzen aufnehmen und ablegen kann.
