Ein Schweizer Anlagenbauer setzt mit einer Anlage zur Abfüllung von Hyalurongel Maßstäbe. Im Mittelpunkt dabei steht ein Stericlean-Roboter, der den Anti-Aging-Wirkstoff unter Sterilbedingungen in Spritzen abfüllt. Dank seiner universellen Schnittstelle lässt sich der Sechsachser einfach und schnell direkt über die SPS programmieren.
Hyalurongel ist ein wahrer Jungbrunnen für die Haut. Der Grund: Das Gel führt der Haut gezielt Feuchtigkeit zu. Das funktioniert gut, weil nur ein Gramm des Grundstoffs, Hyaluronsäure, bis zu 6 l Wasser binden kann. So entsteht ein Wasserspeicher, der die Haut elastisch macht. Entsprechend begehrt ist das Gel, und die Zellwag Pharmtech AG, ein Unternehmen der Schweizer Rychiger AG, hat eigens für diesen Wirkstoff eine vollautomatische Füll- und Verschließanlage entwickelt. Die Anlage vom Typ Z-810 R-2 füllt unter Reinraumbedingungen Spritzen mit HA-Gel und verschließt sie. Beide Prozesse finden unter Vakuum statt.
Bei der Konzeption einer Z-810 R-2, die das Schweizer Unternehmen an einen russischen Hersteller von Kosmetikprodukten geliefert hat, steht ein blasenfreies Mischen, Auspressen und Abfüllen im Vordergrund. Ohne Lufteintrag wird das Gel zur Abfüllanlage transportiert und mit einer aufgesetzten Auspressplatte unter Vakuum sicher zugeführt. Ein weiteres Kennzeichen der Multiformat-Anlage ist das hohe Maß an Flexibilität. Auf ein und derselben Abfülllinie lassen sich genestete und sterile Gebinde mit unterschiedlichen Formaten wie Spritzen, Vials und Kartuschen aus Glas oder Kunststoff verarbeiten.
Roboter übernimmt Handling
Dank des Einsatzes des Sechsachs-Roboters Stäubli TX2–90 Stericlean konnte ein kompaktes Anlagenlayout zum Handling von Spritzen, Vials und Cartridges konzipiert werden. Im Arbeitsraum des Roboters wird ein verschlossener Tub mit hundert vorbereiteten und sterilen Spritzen bereitgestellt. Ein Linearsystem entfernt die Tyvec-Folie, ein zweites Linearsystem hebt die in einem Nest befindlichen Spritzen an.

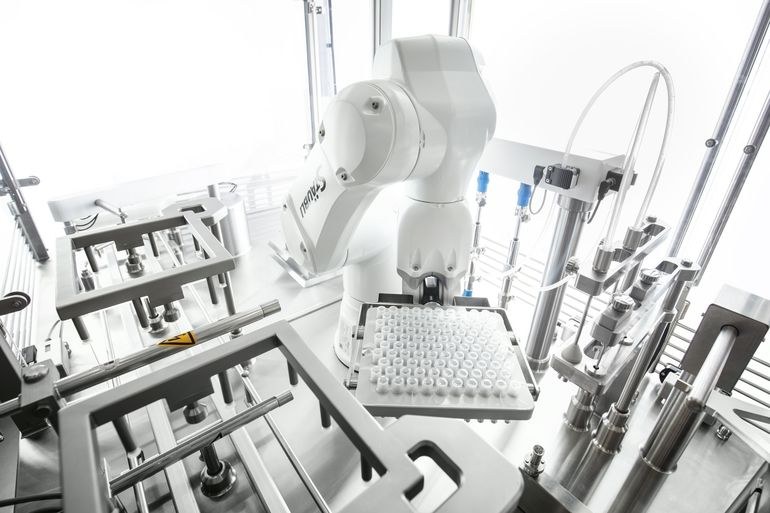

Der Roboter greift das Nest mit den Spritzen und führt sie in einem 90°-Schwenk der Abfüllstation zu. Dort hält er die Spritzen präzise unter das Abfüllventil und zwar so, dass jeweils zwei gleichzeitig befüllt werden. Nach 50 Zyklen sind alle Spritzen gefüllt. Der hochdynamische Stericlean-Roboter stellt sie zurück in den Tub, der
von einem Fördersystem zur Weiterverarbeitung transportiert wird.
Auf diese Weise werden Abfüllleistungen von bis zu 2200 Spritzen pro Stunde erreicht, wobei die Grenzen hier von der Viskosität des Gels gesetzt werden und nicht vom Roboter: Bei wasserähnlichen Flüssigkeiten sind bis zu 6000 Abfüllvorgänge in der Stunde möglich.
