SVM Automatik A/S, mit Sitz im dänischen Silkeborg, setzt bei der Ausstattung von Nestor, einer Transportmaschine für die Pharmaindustrie, auf das Hochleistungs-Multiachs-Servosystem AX8000 von Beckhoff. Die Maschine benötigt damit zum Handling von sterilen Glasampullen in der Qualitätskontrolle nur noch Mikrosekunden. Zudem lässt sie sich äußerst flexibel und schnell umrüsten sowie wesentlich einfacher programmieren als die Vorgängermodelle.
Die Glaskörper auf dem Transportband rasen so schnell am Auge vorbei, dass der Betrachter keinem einzelnen davon folgen kann. Pro Minute führt die von SVM Automatik entwickelte Maschine 660 kleine, dünne medizinische Glasspritzen in das Inspektionssystem ein und entnimmt sie wieder: Die sterilen Glasbehälter werden dabei auf ein Tablett des Transportbandes gesetzt. Roboter greifen sich blitzschnell zehn Röhrchen auf einmal und heben diese dann zum Überprüfen der Glasqualität sicher in das Prüfsystem. Ist die Kontrolle beendet, werden die unbeanstandeten Behälter zum nächsten Prozessschritt transportiert.
Die äußerst kurzen Durchlaufzeiten gelten als Kernfunktion von Nestor, der von SVM Automatik gemeinsam mit der Muttergesellschaft Stevanato Group entwickelten Maschine. Zum Handhaben der filigranen Glasbehälter führen die Pick-and-Place-Roboter elf Pick-and-Place-Zyklen in der Sekunde aus. Zudem reduzierte sich die Scanzeit für jedes einzelne Teil auf ein Zwanzigstel der bisher erforderlichen Zeitspanne. Jens Schou Christensen, Head of Product Management von SVM Automatik: „Besonders wichtig war für uns, dass die Scanzeiten von bislang 4 bis 5 ms auf 20 μs reduziert werden konnten. Damit zählt die Maschine zu den schnellsten auf dem Weltmarkt. Wir haben auf den Messen Interphex in New York und Achema in Frankfurt, wo wir Nestor vorgestellt haben, äußerst positive Rückmeldungen bekommen. Wir sehen in diesem Maschinentyp ein großes Potenzial und rechnen damit, pro Jahr zehn Maschinen verkaufen zu können.“

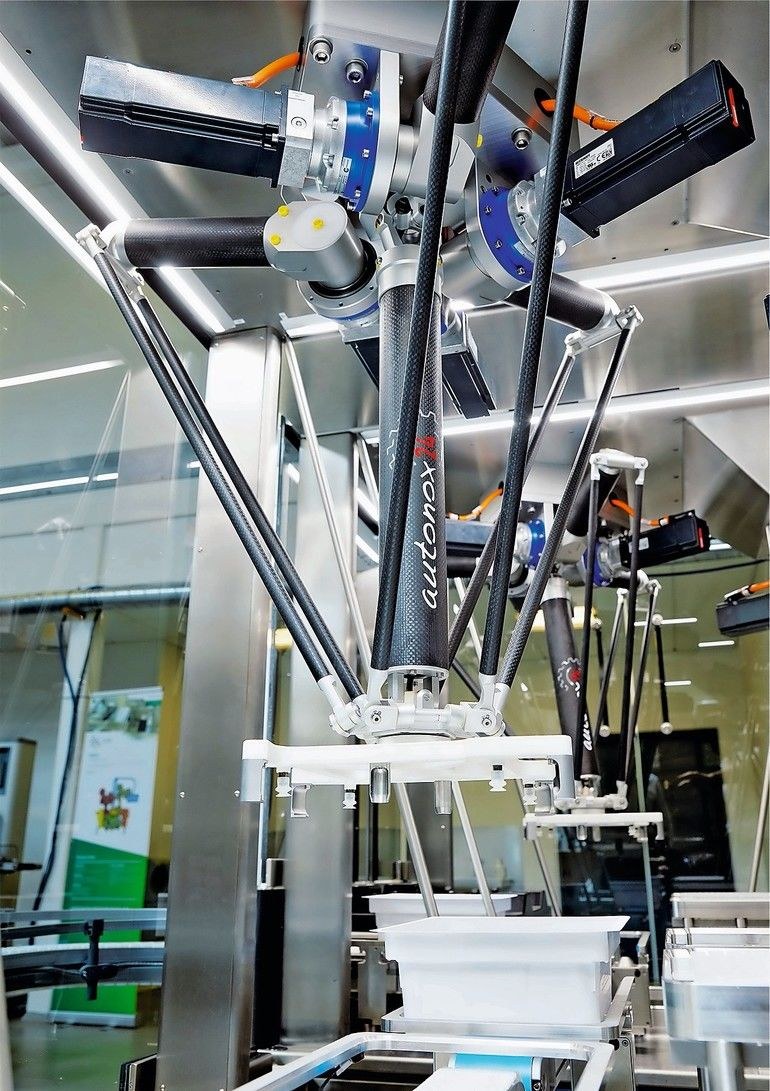

Möglich ist eine solch hohe Verarbeitungsleistung mithilfe der modernen Servoantriebstechnik von Beckhoff – dem modularen Multiachs-Servosystem AX8000 und den Servomotoren AM8000 – sowie dem leistungsstarken Schaltschrank-PC C6920 und der mit Twincat 3 gegenüber der Vorgängermaschine verbesserten Kinematiksoftware.
Hohe Prüfleistung entscheidend
Nestor ist ein Transportsystem für die Zu- und Abfuhr von leeren oder gefüllten Glasbehältern zu einem Inspektionssystem. Die Funktionalität von Nestor ist aber auch anderweitig von Nutzen. So können die Transportgreifer Werkstücke zur optischen Kontrolle in kompakte, steril arbeitende Maschinen einsetzen und anschließend zu den nächsten Prozessstationen weiterleiten – wie z. B. Befüllen, Stichprobenentnahme, Qualitätskontrolle, Verpackung und Etikettierung. Entscheidender Faktor für den Erfolg der Anlage ist eine äußerst hohe Schnelligkeit des Teiletransports bei ausreichend Zeit für eine gleichbleibende Prüfdauer.
