Das Konzept einer Hydrieranlage in Modulbauweise besteht darin, die verfahrenstechnischen Hauptprozesse einer katalytischen Hydrierung in sinnvollen Funktionseinheiten zusammenzufassen. Diese können dann als modulare Systemlösung standardisiert, gefertigt, getestet und schließlich zum eigentlichen Aufstellungsort beim Betreiber transportiert werden. Dort werden die einzelnen Anlagenmodule über definierte Schnittstellen verbunden und zu einer Produktionsanlage integriert. Hydrieranlagen als vormontierte Systemlösung bestehen aus einem Reaktormodul, einem Modul zum Ansetzen und einem Modul zum Abtrennen des Katalysators. Weitere Hilfsmodule, wie z. B. Heiz-Kühlsysteme oder Abgaswäscher ergänzen die Hauptprozesse. Die einzelnen Module sind funktionsfähige Einheiten in Rahmenbauweise, die mit Apparaten, Verrohrung, Armaturen und Instrumenten montiert, verkabelt und getestet sind. Die Anbindung an die übergeordnete Automatisierungsebene erfolgt mittels Remote I/O und Feldbus. Auf Basis eines von Ekato entwickelten Funktions- und Sicherheitskonzepts lassen sich die einzelnen Module zu einer kompletten Anlage kombinieren. Die Anlagenteile entsprechen internationalen Standards und werden an die länderspezifischen und lokalen Richtlinien angepasst.
Reaktormodul

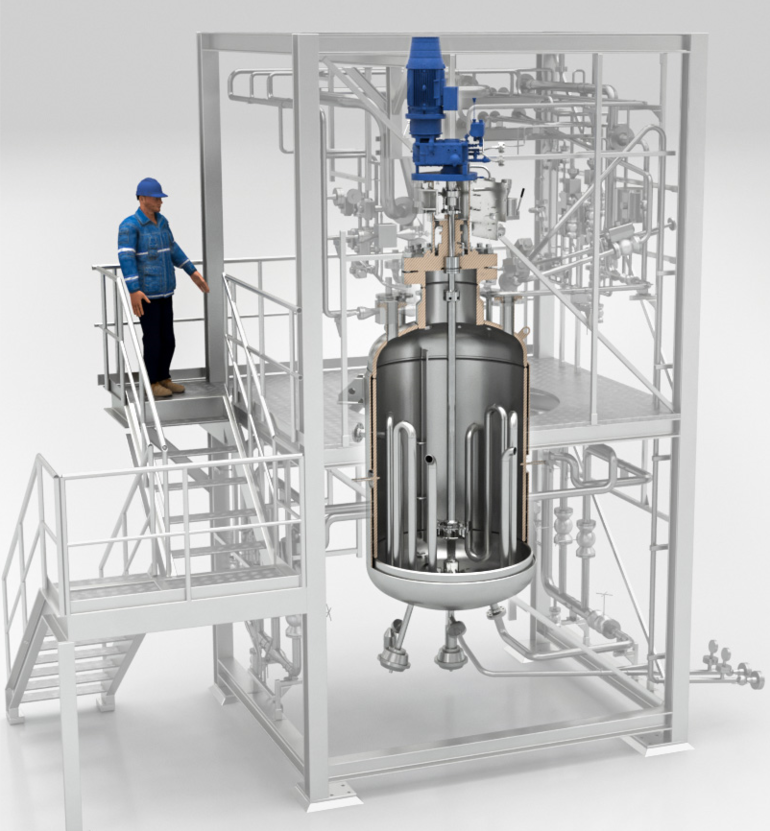

Kernstück jeder Hydrieranlage ist das Modul mit dem Hydrierreaktor, in dem Wasserstoff der organisch-flüssigen Phase zugeführt und gelöst wird und an der Oberfläche eines Katalysators mit dem Edukt reagiert. Dazu wird ein speziell für Hydrierungen entwickeltes, hocheffizientes Rührsystem, die Ekato-Kombibegasung, eingesetzt. Dieses ermöglicht unabhängig vom Füllvolumen des Reaktors einen konstanten volumenspezifischen Wasserstofftransport über die Phasengrenzfläche. Neu entwickelte Prozesse und Produkte lassen sich so ohne großen Aufwand in verschiedene Produktionsmaßstäbe übertragen. Das ist wichtig, um die hohen Ansprüche der Pharmaindustrie an reproduzierbare Produktqualität und Validierbarkeit des Herstellprozesses zu erfüllen. Die Reaktormodule sind in verschiedenen Baugrößen, Druckstufen und Werkstoffen verfügbar und können mit zusätzlichen Optionen, wie z. B. Systemen zur Probenahme oder einfach zu reinigenden Kühlschlangen ausgestattet werden.
Module für das Katalysatorhandling
Der Katalysator, häufig ein Feststoff auf Edelmetallbasis, muss in den Prozess eingeschleust und nach der Reaktion wieder ausgeschleust werden. Seine Handhabung als Feststoff und potenzielle Zündquelle stellt in der Praxis eine häufig unterschätzte verfahrenstechnische Herausforderung dar. Ekato setzt deshalb auf ein erprobtes Anlagen- und Sicherheitskonzept mit weitgehend automatisierten Funktionen, das eine falsche Handhabung des Katalysators ausschließt und so den sicheren Betrieb der Anlage gewährleistet. Dazu wird der Katalysator über eine spezielle Schleuse in den Rührkessel des Ansatzmoduls eingetragen, dort suspendiert und zwischengelagert, bis er in den Hydrierreaktor dosiert wird. Nach der Hydrierung erfolgt die Überführung des Katalysator-Produktgemisches über ein geschlossenes System aus dem Hydrierreaktor in das Filtrationsmodul. Dort wird die gesamte Katalysatormenge über rückspülbare Filter von dem Produkt abgetrennt, gewaschen und dann wieder in Gebinde abgefüllt.
