Für einen Endkunden lieferte die Zellwag Pharmatech AG eine Rundtaktmaschine, die Behälter bis zu einer Größe von 1000 ml gleichzeitig füllt und verschließt. Zum Vor- und Nachverschrauben kommen die elektrischen Handlingsysteme EPS mini ZC und EPS maxi ZC von Afag zum Einsatz. Damit kann der Anwender bis zu 2000 Behälter in der Stunde sicher handhaben.

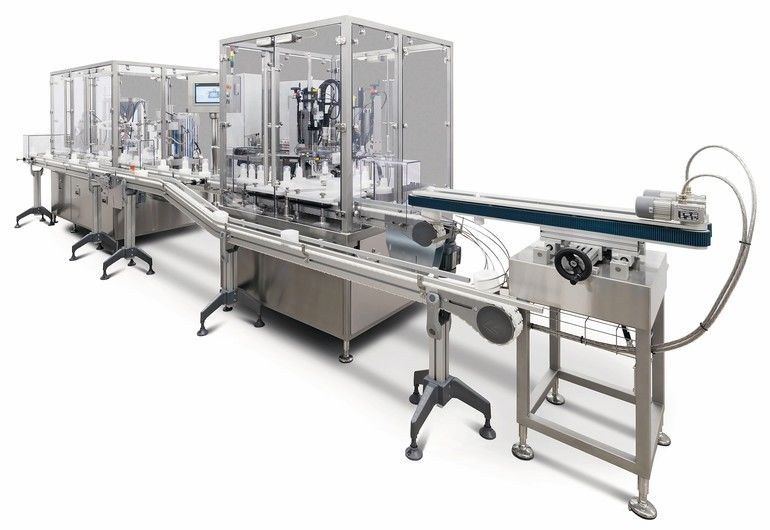

Ein Endkunde suchte für seine Produktionslinie eine Komplettlösung, die Behälter befüllt und auch gleich verschließt. Bei Zellwag Pharmatech in Frauenfeld/Schweiz wurde das Unternehmen schließlich fündig: Die Multiformatmaschine Z-110 P zum Füllen und Verschließen von Fläschchen, Flaschen und Tiegeln mit variablen Verschlusssystemen erfüllte die gestellten Anforderungen. „Erforderlich waren zudem eine reinraumtaugliche Verschraublösung für ein schnelles Pick-and-place-Handling“, erläutert Thomas Nüesch, Teamleiter Engineering bei Zellwag Pharmtech. Dazu verlässt sich der Maschinenbauer auf die elektrischen Handlingsysteme EPS maxi ZC und die EPS mini ZC von Afag. Mit den am Standort Hardt im Schwarzwald entwickelten und produzierten Handlingsystemen lassen sich Objekte schnell und präzise bewegen und montieren. Sie eignen sich damit für Anwendungen in der Montageautomation, in der Verpackungsbranche, der Elektro- und Automobilindustrie sowie in der Pharma-, Healthcare- und Kosmetikindustrie.
Die Frauenfelder konnten in der Vergangenheit schon sehr gute Erfahrungen mit den Systemen aus Hardt sammeln. Damit fiel die Entscheidung für Handlingsysteme aufgebaut aus dem Afag-Produktportfolio an Handhabungskomponenten nicht schwer. „Da wir schon mehr als ein Jahrzehnt mit den bewährten Produkten arbeiten, entschieden wir uns für eine EPS maxi ZC an der Vorverschraub- bzw. Prellstation und eine EPS mini ZC zum Nachverschrauben der Deckel“, führt Nüesch weiter aus.
Zwei kraftvolle Spezialisten
Die Rundtaktmaschine Z-110 P befüllt und verschließt zwischen 1500 und 2000 Behälter pro Stunde. Damit eine solche Performance möglich wird, hat Zellwag Pharmtech den Verschraubprozess in zwei Teilschritte unterteilt. Kevin Schwenk, Konstrukteur bei Afag, der das Projekt vonseiten der Handlingexperten betreute, erklärt das so: „Wenn zum kompletten Verschrauben eines Behälters an einer Station beispielsweise eine Sekunde erforderlich ist, dauert es eine Sekunde, bis der nächste Behälter bearbeitet werden kann. Wird aber die Schraubarbeit aufgeteilt und der Behälter an zwei Stationen je eine halbe Sekunde lang bearbeitet, kommt jede halbe Sekunde ein weiterer Behälter zum nächsten Bearbeitungsschritt. So lassen sich in der gleichen Zeit mehr Behälter bewältigen.“
Erreichen die frisch befüllten Behälter die Vorverschraub- bzw. Prellstation, klemmt die Anlage sie fest und das EPS maxi ZC beginnt seinen Zyklus. Die z-Achse des Handlingsystems besteht aus einer elektrischen Portalachse PDL40 mit Linearmotor, die durch ihre kompakte Bauform und ihre hohe Leistung für schnelle und genaue Anwendungen geeignet ist. Eine maximale Geschwindigkeit von 3 m/s bei einer Wiederholgenauigkeit von ±0,05 mm steht bei dieser Handlingkomponente im Datenblatt. Um den Deckel aufzusetzen, kommt auf der c-Achse die elektrische Rotationsachse SE30 mit einem Greifer zum Einsatz. Die leichte Rotationseinheit besitzt dank spielfreiem Getriebe eine Wiederholgenauigkeit von ±0,0017° und positioniert die Verschlüsse präzise. Das System greift einen Deckel, fährt herunter, setzt ihn auf den wartenden Behälter und schraubt ihn fest. Anschließend fährt das Handlingsystem zurück in seine Ausgangsposition, um einen neuen Deckel zu greifen, während bereits der nächste Behälter bereitgestellt wird.
