Von seinen Standorten in Amerika und Europa versorgt das Biotechnologieunternehmen Patienten mit Medikamenten zur Krebstherapie sowie für schwere chronische Erkrankungen und Stoffwechselstörungen. Um die Behandlung so unkompliziert und sicher wie möglich zu gestalten, bietet der Produzent neben Vials unter anderem auch Pens zur Verabreichung einer exakt dosierten Menge eines Medikaments gegen Hypercholesterinämie an. Die empfindlichen Produkte erfordern beim Verpackungsprozess eine besonders vorsichtige Handhabung. Es gilt, Glasbruch zu vermeiden und Pens nicht frühzeitig zu aktivieren.
Bisher hatte das Pharmaunternehmen weltweit noch keine Lösung von Schubert im Einsatz. Die Verantwortlichen waren aber schnell von den Vorzügen der modularen
Linien überzeugt, war bisher doch ein höherer Personalaufwand insbesondere beim Verpacken der Pens an den bestehenden Anlagen erforderlich. Schubert-Pharma hat für diese anspruchsvolle Aufgabe eine Kombination aus effizienter Robotertechnik und hochmoderner 3-D-Bilderkennung entwickelt, die den Ausschlag für die Auftragserteilung gab.
Auf Sicherheit getrimmter Ablauf
Ein schonendes Handling hat bei medizinischen Produkten oberste Priorität: Besonderes Augenmerk wurde deshalb auf die Vermeidung von Glas-zu-Glas-Kontakt gelegt. Um diese Anforderung zu erfüllen, werden die Vials und Pens in Kartongefache oder Trays eingelegt. Bei diesem Vorgang dürfen nur geringe Kräfte auf die Produkte ausgeübt werden. Damit die wertvolle Ware nicht zu Bruch geht und es zu Produktionsunterbrechungen kommt, legte der Kunde, nach internen Testreihen, einen Grenzwert von nur 60 N fest. Sollte dieser Wert überschritten werden, stoppt die Maschine zur Ursachenprüfung und die Produkte können aus dem Arbeitsbereich entnommen werden.

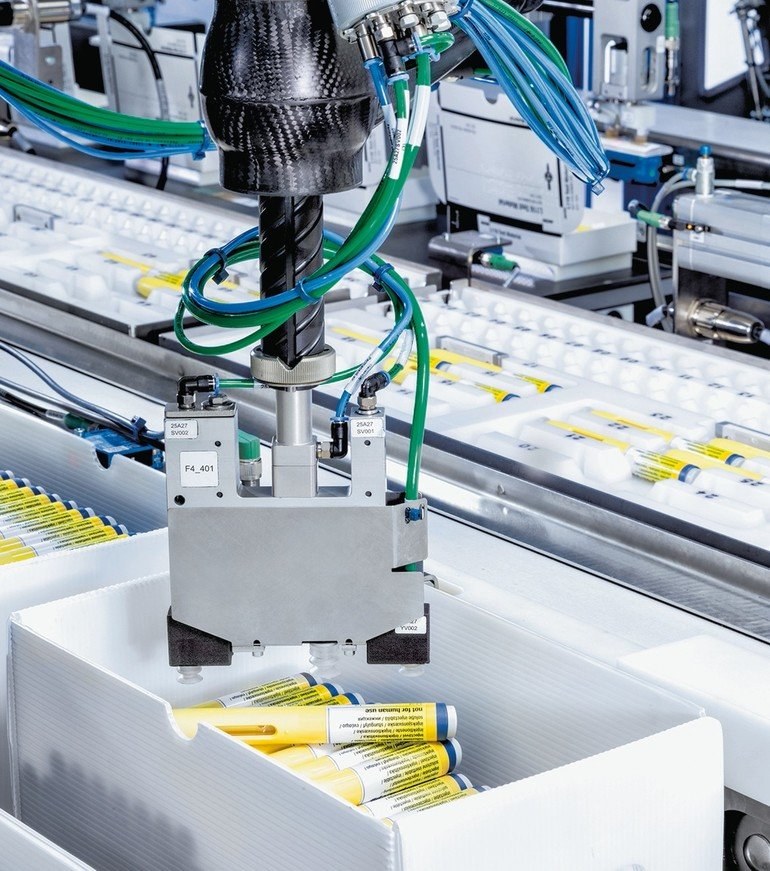

Der Verpackungsprozess beginnt mit der Zuführung der stehenden Vials auf einem Transportband, das sie zu den F4-Robotern transportiert. Eine Kamera erkennt ihre Position auf dem Band und kontrolliert gleichzeitig das Vorhandensein der Verschlusskappen. Der F4-Roboter greift anschließend jeweils ein Vial vom Band und gruppiert dieses liegend auf einem Transmodul. Die Pens hingegen werden den F4-Robotern in Transportkisten mit je 120 Pens auf einem separaten Transportband zugeführt.
In der Karton-Aufrichtestation werden die Zuschnitte für die Vials oder für die Pens aus einem Magazin entnommen und aufgerichtet. Während des Vereinzelungsprozesses wird der Pharmacode auf den Kartonzuschnitten gelesen. Bei Fehllesungen werden die Zuschnitte automatisch verworfen
und gelangen so nicht in den Verpackungsprozess.
Die ausgeformten Kartonagen werden auf einem Transportwagen der Transmodul-Strecke platziert, der die Kartonagen zum nächsten Prozessschritt befördert. In einem zweiten Arbeitsschritt erfolgt die Bestückung der Kartonagen mit Trays bzw. mit Kartongefachen. Wie im ersten Arbeitsschritt werden die Trays oder die Kartonzuschnitte über ein Magazin dem Verarbeitungsprozess angedient.
