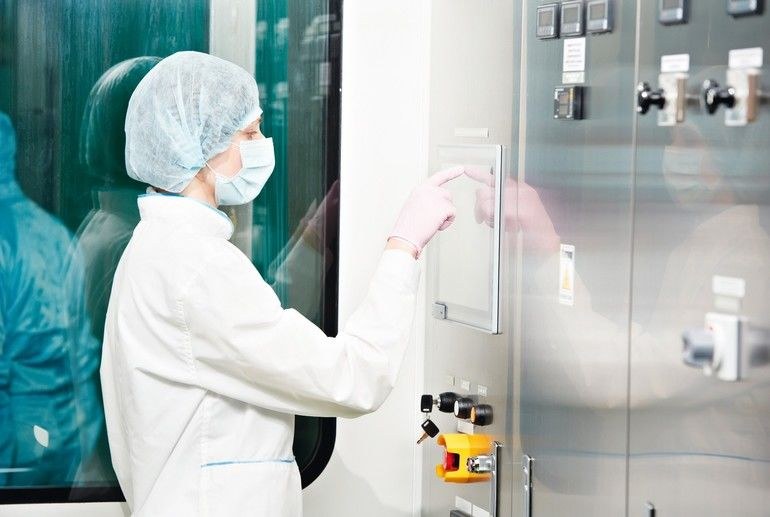

Selbstkalibrierende Temperatursensoren vom Typ iTherm Trustsens werden heute vor allem in der biopharmazeutischen Industrie zur Überwachung der SIP-Prozesse eingesetzt. Die Sensorik ist aber gleichermaßen für den Einsatz in stationären Dampfsterilisatoren interessant. Sie überwacht die Autoklavierprozesse quasi permanent und ermöglicht damit Qualitätsaussagen über den Autoklavierzyklus.
Bei der selbstkalibrierenden Temperatursensorik des iTherm Trustsens von Endress+Hauser befindet sich in der Sensorspitze direkt am Pt100-Messelement ein Referenzmaterial, das über einen physikalischen Fixpunkt verfügt. Bei dieser sogenannten Curie-Temperatur bei 118 °C findet eine reproduzierbare, driftfreie und auswertbare Änderung der Materialeigenschaften statt, die einen direkten Rückschluss auf die aktuelle Prozesstemperatur zulässt. Da Dampfsterilisationen eine definierte Temperaturkurve durchlaufen, findet mit jedem SIP-Prozess bzw. mit jedem Autoklavierzyklus eine vollautomatische Einpunktkalibrierung des Sensors statt. Aufgrund des wissenschaftlich bewiesenen möglichen Fehlerverhaltens von Pt100-Elementen kann mit dieser Technologie bei einer Einpunktkalibrierung die Messunsicherheit über den gesamten Messbereich von -40 bis +160 °C garantiert werden. Der Mess-Loop kann zudem intelligent und permanent überwacht werden, um der Forderung nach geschlossener Loop-Kalibrierung zu entsprechen.
Sollte der Sensor eine fehlerhafte Selbstkalibrierung erkennen, z. B. aufgrund eines abgebrochenen Sterilisationszyklus, gibt er eine Fehlermeldung aus. Der Umgang mit solchen Informationen hängt nun von der individuellen Zielsetzung im Kalibriermanagement ab.
Ist der letzte Autoklavierzyklus o.k.?
Die selbstkalibrierende Sensorik überwacht Autoklavierprozesse quasi permanent und ermöglicht daher eine zeitnahe Aussage über den korrekten oder inkorrekten Verlauf eines Autoklavierzyklus. Die manuelle Regelkalibrierung bei herkömmlichen Temperatursensoren, die z. B. einmal im Jahr einen vergleichsweise langen Blick in die Vergangenheit macht, kann natürlich gleichermaßen Out-of-Tolerance-Kalibrierergebnisse aufzeigen. Aber sie kann nicht die Frage beantworten, seit wann eine konkrete Messstelle außerhalb der Toleranzen liegt. War nur der letzte Autoklavierzyklus betroffen oder alle Zyklen seit 11 Monaten? Solche Spekulationen werden mit selbstkalibrierender Sensorik obsolet, denn die Sensorik erkennt mögliche Abweichungen unmittelbar nach jedem Autoklavierzyklus. Die selbstkalibrierende Technologie ist GMP-konform und entspricht den Anforderungen der medizintechnisch relevanten Normen.
Der Temperatursensor iTherm Trustsens erzeugt mit jeder Selbstkalibrierung im eingebauten Zustand 34 interne Datensätze. Der tatsächlich zu nutzende Datenumfang hängt von der Zielsetzung des Betreibers ab. Es sollten sinnvollerweise mindestens zwei Datensätze integriert werden, der Kalibrierzähler und die letzte Abweichung. Diese werden im übergeordneten System mit der Systemzeit verheiratet. Es gibt aber auch die Möglichkeit, weitere Informationen zu archivieren wie z. B. Messstellennummer, letzte NE107-Diagnose, Alarmgrenzen u.v.m. Der Umfang und die Zielsetzung entscheiden dann über die richtige Hardware-Topologie im Schaltschrank.
