Die Edelstahlgehäuselinie Hygienic-Line ist gemäß der EHEDG-Richtlinie 08 „Gestaltungskriterien für hygienegerechte Maschinen, Apparate und Komponenten“ konstruiert und erfüllt verschiedenene hygienischen Normen. Die Produktfamilie besteht nicht nur aus Einzelkomponenten wie Edelstahlwandgehäusen oder Klemmenkästen, sondern ermöglicht auch den Aufbau großer kompletter Schaltschranksysteme im Hygienic Design. Durchdachte konstruktive Maßnahmen sorgen für eine hohe Hygiene: Dazu gehört unter anderem das Vermeiden von Totzonen und Kontaminationen sowie das Verhindern des Eindringens von Staub und Feuchtigkeit. Der flussoptimale Neigungswinkel von 30° beim Korpusdach vermeidet das Festsetzen von Schmutz und verhindert das Abstellen von Gegenständen. Weiter ermöglicht die überstehende Kante das Abtropfen von Flüssigkeiten ohne Frontbeschmutzung. Die Oberflächen der Edelstahlgehäuse sind in Tropfrichtung feingebürstet. Eine mittlere Oberflächenrauheit von Ra unter 0,8 μm ist die Voraussetzung für ein hervorragendes Fluss- und Abtropfverhalten. Ein Riboflavintest bestätigt die Keimfreiheit der neuen Gehäuse.
Patentiertes Hightech

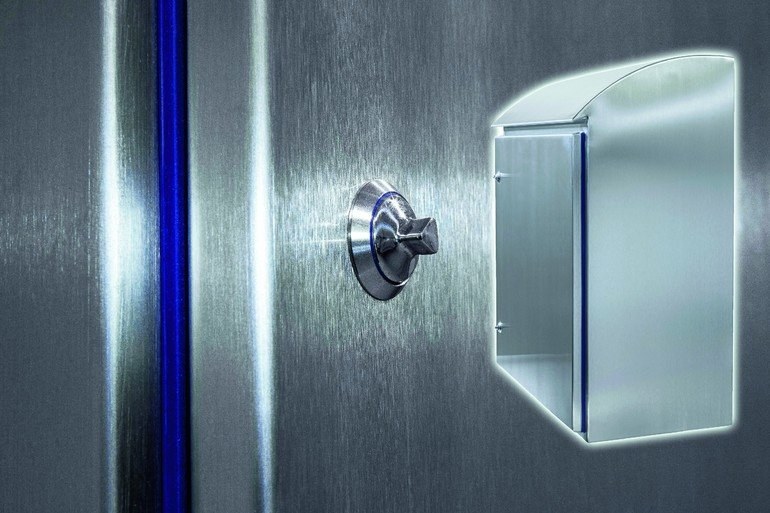

Das Gehäusesystem setzt auf mehrere konstruktive Neuentwicklungen. So lassen sich nun mit einem Scharnier auch komplette Schaltschranksysteme im Hygienic Design realisieren. Zudem wird das hygienegerechte, FDA-zugelassene Dichtungsmaterial in Sandwich-Technologie eingesetzt. Diese besteht aus einer Doppeldichtung außen und innen und erfüllt zwei wichtige Anforderungen: Einerseits wird gemäß EHEDG-Dokument Nr.13 mit der äußeren Dichtungsmatrize das Eindringen von Mikrobestandteilen in den Totraum verhindert. Andererseits gewährleistet das entsprechende Dichtmaterial den Schutz bis IP 66 und ermöglicht so zuverlässiges Reinigen. Ebenfalls zum Patent angemeldet ist der konstruktiv neu entwickelte Gleitringvorreiber. Dieser lässt sich bei installierten Wandgehäusen leicht nachrüsten. Er ist komplett aus Edelstahl (AISI304L oder 316L) und so aufgebaut, dass keine Totzonen entstehen, in denen sich Produktreste absetzen und Schmutznester bilden könnten. Der Vorreiber bietet durch die Schneidringtechnologie, mit der sich die an seinem Korpus angedrehte Messerkante fest in das Deckelmaterial schneidet, eine hervorragende Abdichtung. Die Betätigungsnase hat ebenfalls keine Totzonen.
Die Produktfamilie der Hygienic-Line-Gehäuse beinhaltet nun Klemmenkästen, Wandgehäuse und Standschränke und deckt alle Hygienebereiche der Produktion ab.
Autor: Thomas Kraft
Geschäftsführer,
Steeldesign
