Mit der ebenen Hochleistungs-Parallelkinematik hat Trapo in enger Zusammenarbeit mit Forschungsabteilungen der RWTH Aachen eine grundlegend neue Lösung für Pick-and-Place-Anwendungen der Pharmaindustrie geschaffen. Sie verfügt über die erforderliche Geschwindigkeit und Flexibilität, um einerseits Produkte zu picken und andererseits in bereitgestellte Kartons zu verpacken.

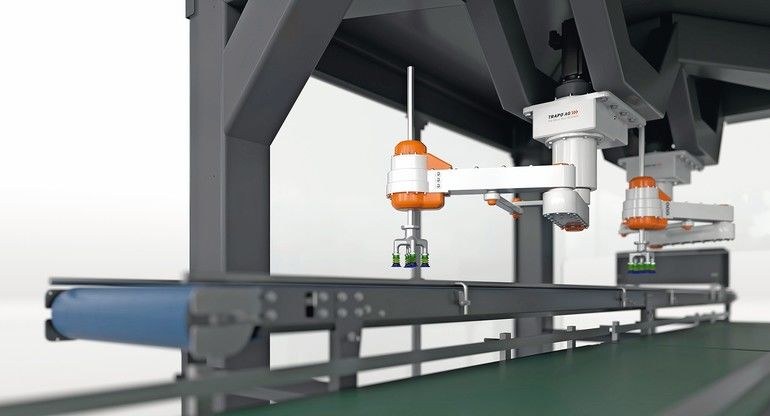

Die hochflexiblen Pick-and-Place-Roboter führen 24 Stunden täglich unter Höchstleistung und mit absoluter Präzision konstant die gleiche Bewegung aus und sorgen damit für gleichbleibend hohe Qualität der Abläufe, Verfügbarkeit der Maschinen und enorme Taktraten. Die Hochleistungs-Parallelkinematik besteht aus einer fünfgliedrigen kinematischen Struktur, einer Z-Achse und einem Drehmodul zur Orientierung. Das modulare System besitzt optional drei oder vier Freiheitsgrade und wird als Highspeed-Pick-and-Place-System mit bis zu 200 Teile/min und mit bis zu 5 kg Payload eingesetzt.
Bei einem Aufbau mit vier Achsen fungiert das mobile System als Trapo-Packing-System (TPS Serie), das zum Beispiel Beutelprodukte in Kartons packt – mit bis zu
30 Picks/min und mit bis zu 10 kg Payload. Mithilfe einer Kamera erkennt die Parallelkinematik die Lage der Beutel. Diese werden anschließend gepickt oder im NIO-Fall (nicht in Ordnung) ausgeschleust.
Hohe Flexibilität
Um sie für den Anwendungsfall zu optimieren, kann die Hochleistungskinematik in verschiedenen Varianten gebaut werden: Bei der Variante mit großem Aktionsradius besitzt der Picker dank des parallelkinematischen Aufbaus einen rotationssymmetrischen Arbeitsraum und kann daher auch hinter sich greifen. Zudem ist der Parallelkinematik-Picker mit zwei Hüben (200 und 400 mm) erhältlich. Bei hoher Geschwindigkeit bietet er somit einen großen Arbeitsraum. Auch die individuellen Greifer werden exakt an die Objekteigenschaften angepasst.
Individuelle Greifertechnologie
Schlüssel zum Erfolg jeglichen Robotereinsatzes ist die individuelle Robotergreifertechnologie: Sie beeinflusst die Leistung der automatisierten Anwendung; entscheidend, wenn es gilt, Leistung und Qualität nachhaltig zu erhöhen und zu sichern. Bei Kombinationsgreifern, die im Trapo-Technikum entwickelt und erprobt werden, entfällt der zeit- und kostenaufwendige Wechsel der Greifer. Sie vereinen unterschiedliche Funktionen, insbesondere wenn mehrere Aufgaben ausgeführt werden müssen oder bei begrenztem Raum. Der perfekte Greifer passt sich an verschiedene Produkte an und greift zusätzlich beispielsweise Paletten, Werkstückträger, Zwischenlagen oder Deckel. Mithilfe von Vakuumtechnologie werden Waren von Flächengreifern sicher aufgenommen und befördert. Handhabungsgewichte werden durch Anzahl der Sauger und geeignete Vakuumerzeugung erhöht.
