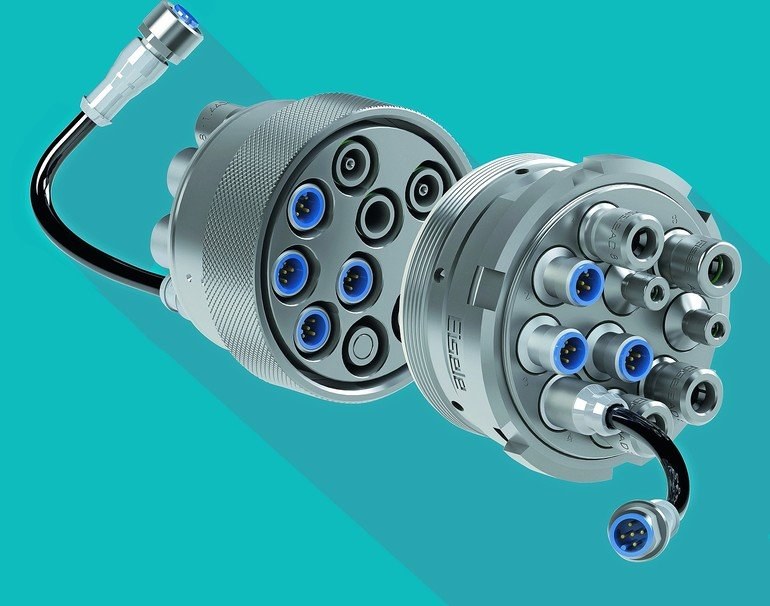

Das wegweisende Konzept der Multiline Adaptiv von Eisele dient dem Anschluss von Funktionsgruppen an Maschinen. Über ein modulares Baukastensystem mit Adaptiveinsätzen können genau die Anschlüsse in einer Mehrfachkupplung kombiniert werden, die für eine bestimmte Anwendung erforderlich sind. Montageaufwand und Rüstzeit lassen sich signifikant verringern. Dank des streng modularen Prinzips lassen sich so unterschiedliche Verbindungen wie Pneumatik, Gase, Kühlwasser, Flüssigkeiten und jetzt sogar Stecker für Elektro- und Elektronikleitungen in einer Schnittstelle zusammenfassen.
In Kooperation mit der Murrelektronik GmbH hat Eisele die Multiline Adaptiv zur Multiline E weiterentwickelt. Die speziellen Adaptiveinsätze können auch mit Elektro- und Elektronikanschlüssen des Oppenweiler Unternehmens bestückt werden. Je nach Bedarf werden M12- Rundsteckverbinder oder andere Anschlussformen für Bussysteme, Steuerungstechnik und Elektroversorgung eingesetzt. Zusätzlich können Schlauchverbindungen integriert werden. Neben Mischkonzepten verschiedener Steuerleitungen sind auch Komplettlösungen für Elektro- und Elektronik möglich.
Für die Integration der E-Stecker hat Eisele das Design des Grundkörpers, der aus Edelstahl oder eloxiertem Aluminium gewählt werden kann, optimiert. Die Bohrlöcher für die einheitliche Außengeometrie der Adaptiveinsätze verfügen jetzt über eine zusätzliche Nut, sodass für die Elektroeinsätze die erforderliche Verdrehsicherung und Verpolsicherheit der E-Stecker garantiert ist. Auch eine fehlerhafte Montage der Kupplung ist aufgrund eines asymmetrischen Bohrbildes ausgeschlossen. Dank des breiten Komplettsortiments von Murrelektronik sind der Konfiguration der Multiline E kaum Grenzen gesetzt.
Das E-Stecker-Programm startet mit den weit verbreiteten und genormten M12-Rundsteckverbindern. Dazu gehören A-Codierung, drei bis zwölf Pole, Cube6, Profibus und Ethernet. Auch eine Variante des M12-Power-Steckers für die Leistungselektronik bis zu 630 V haben die Ingenieure jetzt ins Programm aufgenommen: Der M12-Power-Steckverbinder nach IEC 61076-2-111 ist der kleinste und kompakteste Anschluss für Kabel mit Leitungen bis 2,5 mm2 auf dem Markt. Der Adaptiveinsatz mit fünf Leistungskontakten liefert bis zu 16 A je Pin. Der Power-Stecker ist verpol-, schock- und vibrationssicher. Die Multiline E wird sukzessive um weitere Bauformen erweitert.
Auch bei der Konfiguration der Anschlusskabel sind alle Optionen offen. Sie können zum Beispiel schleppkettentauglich, halogenfrei, chemisch beständig oder mit allen gängigen elektrischen Zertifizierungen in jeder benötigten Länge geliefert werden. Die Anschlusskabel lassen sich entweder mit vorkonfigurierten Steckern an die entsprechenden Adaptiveinsätze anschließen oder sie werden mit vorkonfektionierten Leitungen geliefert.
