Die VDI-Richtlinie 2083-19, zur Dichtheit von Reinräumen, berücksichtigt bereits in der Planungsphase alle relevanten Aspekte der Raumdichtheit und kann somit Labor- und Reinraumbetreiber vor bösen Überraschungen bewahren. Denn das Nachrüsten bestehender Labore und Reinräume ist oft mit aufwändigen Arbeiten verbunden, wie das STZ Euro am Beispiel eines Labors mit der biologischer Schutzstufe 3 zeigt.
In vielen bestehenden Laboren und Reinräumen werden zur Raum-Desinfektion Systeme mit H2O2-Freisetzung als Gas oder Sprühnebel nachgerüstet. Diese Thematik hat auch im Zuge der Corona-Pandemie weiteren Auftrieb erhalten. Damit einher gehen Dichtheitsanforderungen, um zu vermeiden, dass während einer H2O2-Freisetzung benachbarte Räume mit Wasserstoffperoxid beaufschlagt werden oder es zu unerwünschten Verdünnungseffekten kommt. Entsprechend haben die Ingenieure des STZ Euro ein bestehendes S3-Labor beim Upgrade hinsichtlich der Dichtheit unterstützt.
Zu hohe Leckage im Reinraum

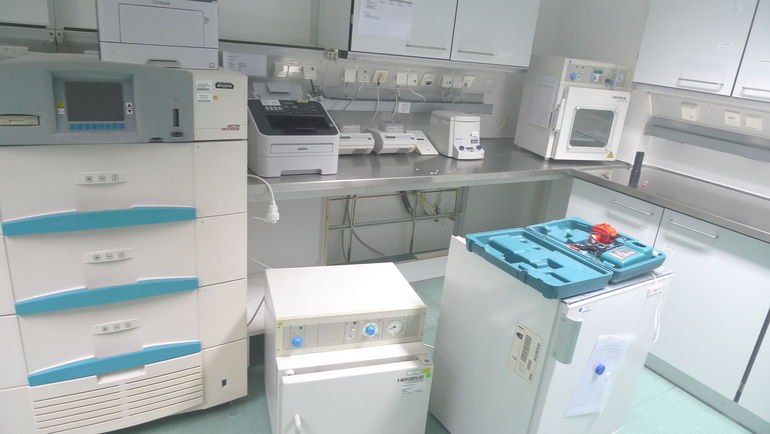

In dem S3-Labor war nach Elatec-Anforderung ein Leckluftvolumenstrom von max. 61 m3/h einzuhalten, bei einem Differenzdruck von 50 Pa zur Umgebung. Bei der Ist-Aufnahme hat wurde eine um Faktor 3 zu hohe Leckage festgestellt. So sollten im nächsten Schritt die Leckstellen aufgespürt werden.
Durch die sehr schlechte Zugänglichkeit im Bestand war dies eine große Herausforderung. Denn verbaute Komponenten, mögliche Leckagen hinter Wandverkleidungen oder schwer zugängliche Kriechkeller machen das Arbeiten nicht einfach. Reinräume und Labore sind nicht für nachträgliche Anpassungen konzipiert. Im Fall des S3-Labors konnten aufgrund der guten Teamarbeit die Arbeiten optimiert werden. Der Technische Leiter und eine Einheit von Handwerkern führten parallel zur Lecksuche erste Abdichtungen durch. So wurde die Dichtheit schrittweise verbessert. Nach drei Abdichtungsterminen konnte die Nachweismessung auf Basis der VDI 2083-19 erfolgreich abgeschlossen werden.
Dichtheit nach VDI 2083-19
„Meist ist es nicht das Nachjustieren an sich, das mit großem Aufwand verbunden ist, sondern die Zugänglichkeit. Dies macht nachträgliche Arbeiten an Laboren und Reinräumen so aufwendig“, erläutert Michael Kuhn, Leiter des STZ Euro in Offenburg.
Die Dichtheit von Reinräumen lässt sich anhand der VDI 2083-19 definieren und überprüfen. Für S3-Labore ist es sinnvoll die Empfehlungen der Elatec mit heranzuziehen. „Darüber hinaus haben Hersteller von Systemkomponenten mit Dichtheitsanforderungen, aber auch Planer und Betreiber die Möglichkeit, vorab einzelne Bauteile auf dem Prüfstand des STZ Euro testen zu lassen. Denn selbst, wenn ein Einzelbauteil wie die Elektrodose eine Leckage von 1,0 m3/h aufweist, was auf den ersten Blick nicht hoch erscheint, kann dies bei mehreren installierten Bauteilen schnell dazu führen, dass die Dichtheitsanforderungen des Raumes nicht erfüllt werden“, sagt Kuhn.
